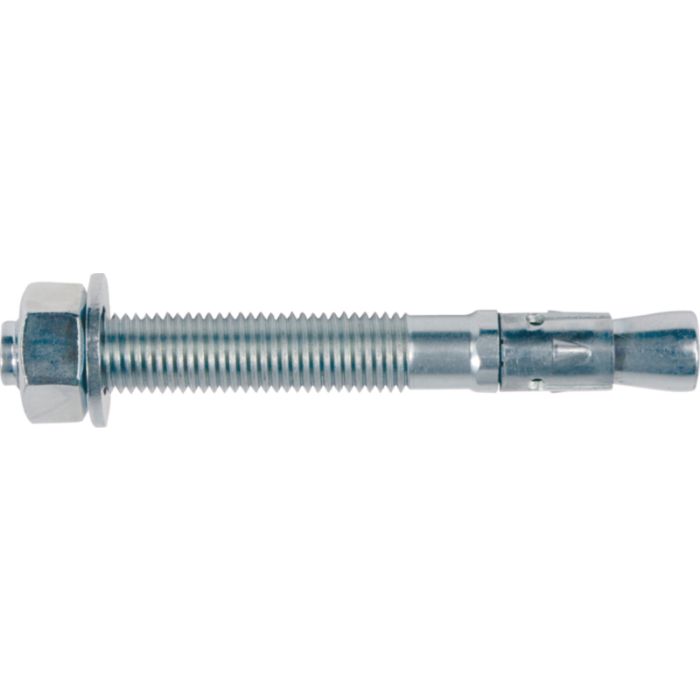

BTI Simplex anker BA, staal verzinkt, 50 stuks

9043363

Voor 15:00 uur besteld, morgen in huis

Product omschrijving

Dit handige stukje gereedschap van BTI is geschikt om de pitzl paaldragers met onderplaat op het beton vast te zetten.

Technische specificaties
Boorgatdiameter 10 mm
Boordiepte 78 mm
Sleutelwijdte SW 17 mm
Schroefdraad M10
maximale bevestigingsdikte 10/20 mm
Totale lengte 86 mm

toelaatbare trekbelasting in de unger. Beton 1 6,1 kN
toelaatbare trekbelasting in de unger. Beton 2 8,5 kN
toelaatbare trekbelasting in de unger. Beton 6,1 / 8,5 kN
toegestane afschuifbelasting in de unger. Beton 1 6,1 kN
toegestane afschuifbelasting in de unger. Beton 2 8,5 kN
toegestane afschuifbelasting in de unger. Beton 6,1 / 8,5 kN

Aanhaalmoment bij verankering Tinst 30 Nm
Minimale onderdeeldikte 100/100 mm
Minimale insteldiepte 50/40 mm
Lengte schroefdraad 46 mm
Minimale hartafstand Smin bij c 50/50 mm
Minimale randafstand Cmin bij s 80/50 mm
Schroefdraad (met keuzelijst) M10
Schroefdraad-Ø x schroefdraadlengte M10 x 46 mm

Specificaties

Meer informatie
Merk	BTI
